1-tie hydrauliletkukela yhdelle letkulle – Kompakti-sarja

1-tie hydrauliletkukela yhdelle letkulle – Kompakti-sarja

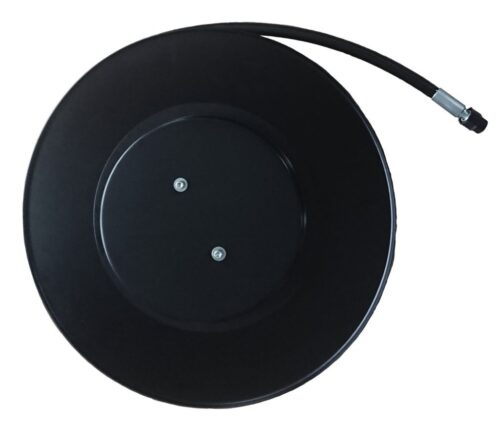

Laadukas 1-tie hydrauliletkukela hydrauliikalle (jousipalautuksella) on suunniteltu korkeapainekäyttöön. Sopii erinomaisesti esimerkiksi nosturin letkukelaksi kappaletavaranostureihin, puomiston letkukelaksi metsäkoneisiin tai rakennuskoneisiin sekä yleiseksi hydrauliikan letkukelaksi teollisuuteen ja huoltoympäristöihin.

Kelat ovat saatavana eri kokoisina (DN8 = 1/4″, DN10 = 3/8″, DN13 = 1/2″) ja eri pyörimissuunnilla. Lisäksi tarjolla on myös 2-tie letkukelat / kaksoisletkukelat, kun tarvitaan useamman linjan hallintaa.

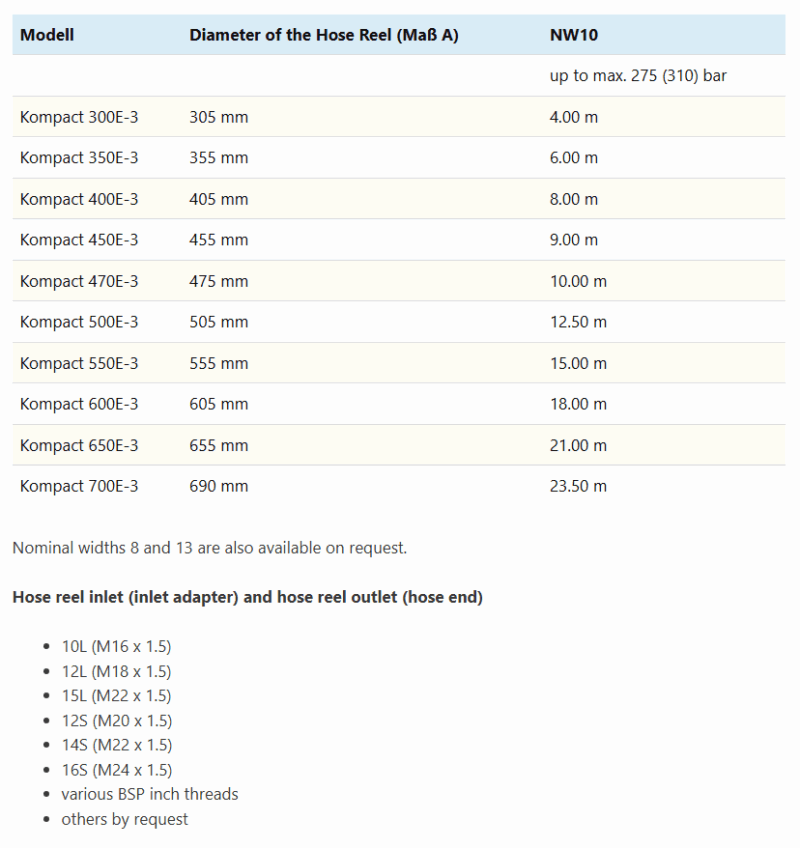

Mallit ja mitat (NW10, SAE100R8)

  • Kompact 300E-3: Ø305 mm – 4,0 m
  • Kompact 350E-3: Ø355 mm – 6,0 m
  • Kompact 400E-3: Ø405 mm – 8,0 m
  • Kompact 450E-3: Ø455 mm – 9,0 m
  • Kompact 470E-3: Ø475 mm – 10,0 m
  • Kompact 500E-3: Ø505 mm – 12,5 m
  • Kompact 550E-3: Ø555 mm – 15,0 m
  • Kompact 600E-3: Ø605 mm – 18,0 m
  • Kompact 650E-3: Ø655 mm – 21,0 m
  • Kompact 700E-3: Ø690 mm – 23,5 m



Tekniset tiedot

  • Tyyppi: 1-tie hydrauliletkukela, jousikuormitteinen
    • Työpaine: max 275 bar (310 bar hetkellinen)
    • Letkut: SAE100R8 (DN8, DN10, DN13)
    • Letkupituudet: 4,0 m – 23,5 m mallista riippuen
    • Jousipalautus: kyllä, automaattinen palautus
    • Pyörimissuunta: vasen tai oikea
    • Rakenne: pulverimaalattu teräs, kestävä ja pitkäikäinen
  • Liitännät:
    • 10L – M16 × 1,5 mm
    • 12L – M18 × 1,5 mm
    • 15L – M22 × 1,5 mm
    • 12S – M20 × 1,5 mm
    • 14S – M22 × 1,5 mm
    • 16S – M24 × 1,5 mm
    • BSP-kierteet (1/4″, 3/8″, 1/2″)
    • Erikoisliitännät pyynnöstä



Letkun kokonaispituus

  • Letkun kokonaispituus lasketaan seuraavasti: Laske letkun pituus lisäämällä kelalla olevan letkun pituuteen haluamasi kiinteä letku sekä lisäksi 0,3 metriä, joka on aina jäätävä kelalle.
    • Suurin ulosvedettävä pituus: 10 metriä
    • Kiinteästi asennettu letku: + 1 metri (tämä jää letkukelan ulkopuolelle, ei kelaudu sisään)
    • Kelalle jäävä osuus: + 0,3 metriä
    • Vähimmäisletkun pituus: = 11,3 metriä



Esimerkiksi:

1-tie hydrauliletkukela, KO500L1MS10: Ø500 mm, vasen pyörimissuunta, letku 1 × 11,3 m SAE100R8 DN10 (3/8”)

  • Työpaine: 275 bar
  • Jousikuormitteinen, vahvistettu jousi
  • Standardi asennuslaippa
  • Liitäntä: BSP 3/8” (tai M22 × 1,5 mm)
  • Hinta: 1830 € (alv 0%)



Käyttökohteet

  • Nosturit ja puomistot (Palfinger, Hiab, HMF, PM, Fassi, Ferrari, Effer, ym.)
  • Metsäkoneet ja sahakourat
  • Rakennus- ja maanrakennuskoneet
  • Teollisuuden hydrauliikkajärjestelmät
  • Työpajat ja huolto
